Ako funguje elektrické napätie a elektrický prúd
Sprievodca od pohybu jednotlivých elektrónov až po cestu, ktorú elektrina prejde z elektrárne do vašej zásuvky.
⚛️ Atóm a voľné elektróny

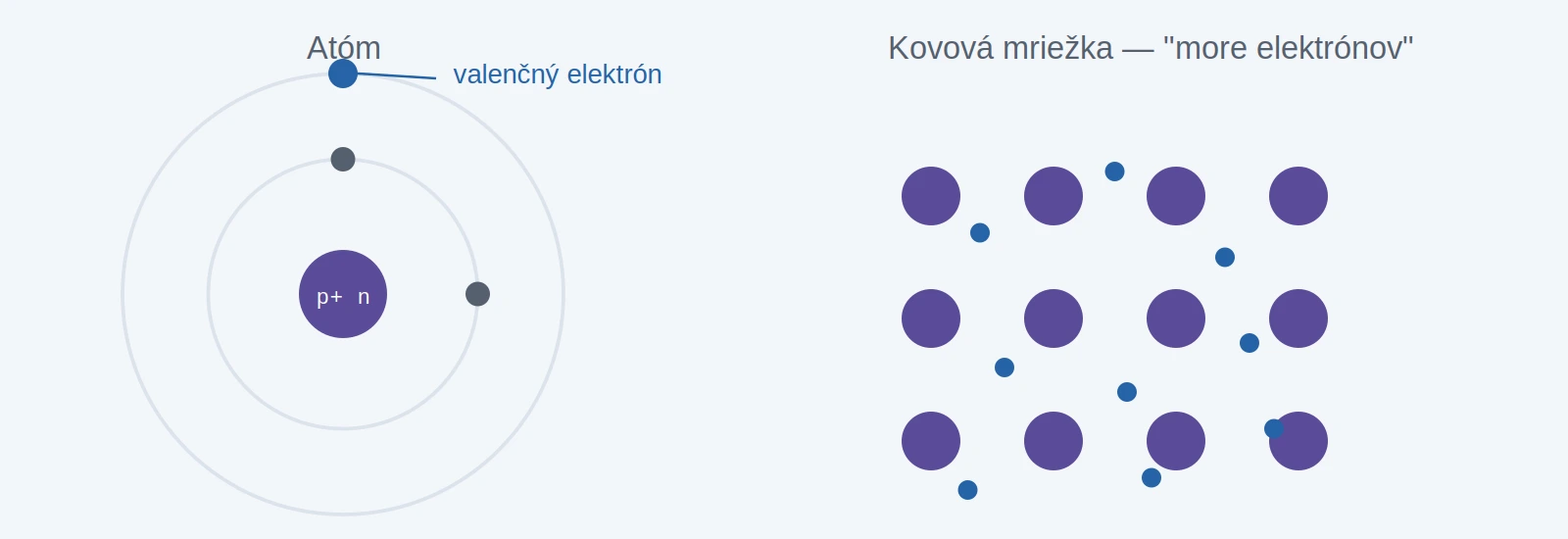

Každá látka je zložená z atómov. Atóm má v strede jadro (protóny a neutróny) a okolo neho obiehajú elektróny usporiadané do vrstiev. Najdôležitejšia je posledná, vonkajšia vrstva — valenčné elektróny. Tie rozhodujú o tom, ako sa materiál bude správať elektricky.
V kovoch sú valenčné elektróny viazané k atómu len veľmi slabo. Keď sa atómy usporiadajú do kryštálovej mriežky, tieto elektróny sa odpútajú a voľne sa pohybujú naprieč celou mriežkou. Fyzici tomuto hovoria „more voľných elektrónov“ — mriežka pevných kladných iónov, cez ktorú neustále prúdi oblak elektrónov nepatriacich žiadnemu konkrétnemu atómu.
Valenčné elektróny sú elektróny na vonkajšej vrstve atómu. V kovoch sa dokážu odpútať a voľne sa pohybovať — práve preto kovy vedú elektrický prúd.
- Atóm = jadro (protóny, neutróny) + elektrónové vrstvy okolo neho.
- Valenčné elektróny (najvzdialenejšia vrstva) rozhodujú o vodivosti materiálu.
- V kovoch sa valenčné elektróny odpútajú a voľne sa pohybujú celou mriežkou.
- Bez voľných elektrónov by materiál nemal ako viesť prúd.
🔬 Prečo sú niektoré materiály vodivé a iné nie

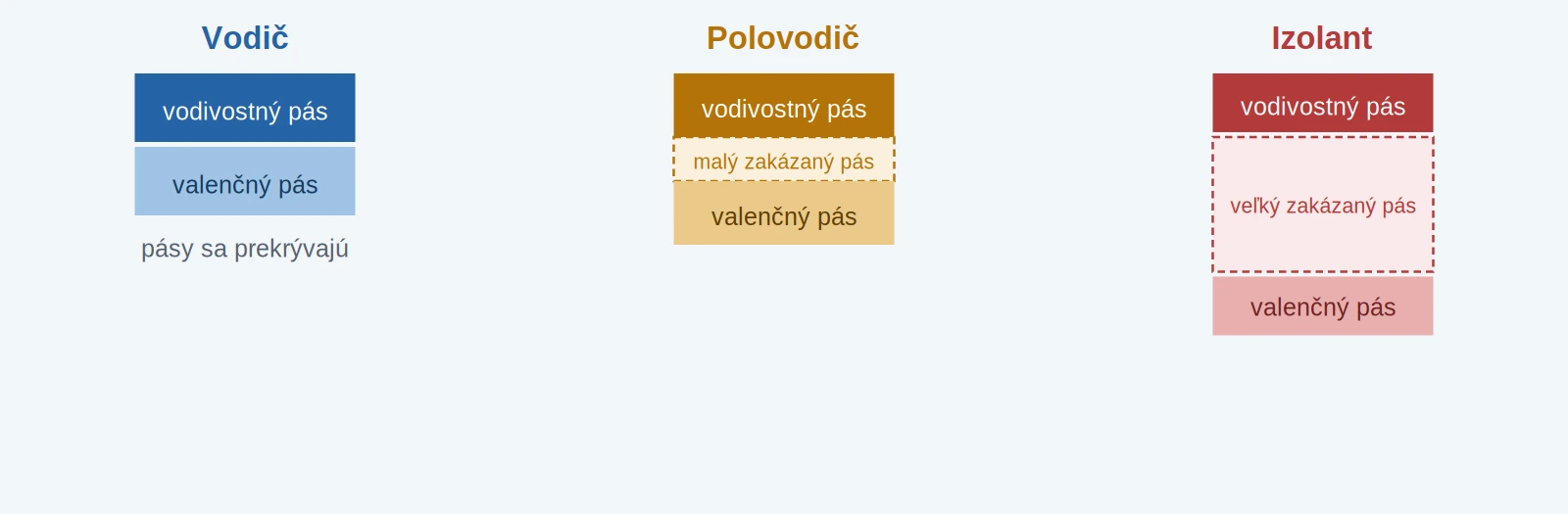

Presnejšiu odpoveď dáva pásová teória. Elektróny v pevnej látke smú zaujímať len určité energetické pásy: valenčný pás (elektróny viazané k atómom) a vodivostný pás (elektróny voľné, schopné viesť prúd). Medzi nimi môže, no nemusí byť zakázaný pás — energetická medzera, ktorú elektrón musí „preskočiť“.
Podľa usporiadania pásov rozlišujeme tri skupiny materiálov:
- Vodiče (meď, hliník, striebro) — pásy sa prekrývajú, elektróny sa pohybujú takmer voľne.
- Polovodiče (kremík, germánium) — malá medzera, dá sa cielene ovládať tzv. dopovaním (pridávaním nečistôt).
- Izolanty (sklo, guma, vzduch, plasty) — veľká medzera, bežné napätia elektróny cez ňu nedostanú.
Na jednej doske plošných spojov nájdete všetky tri skupiny naraz: medené vodivé cesty (vodič), sklolaminátový substrát FR4 (izolant) a kremíkové čipy (polovodič).
- Vo vodičoch sa vodivostný a valenčný pás prekrývajú → vedú ľahko.
- V izolantoch je medzi pásmi veľká medzera → nevedú.
- V polovodičoch je medzera malá a dá sa upraviť dopovaním.
🥇 Prečo je meď lepšia ako železo
Nie všetky kovy vedú prúd rovnako dobre. Rozhoduje kombinácia dvoch vecí: počet voľných elektrónov na jednotku objemu a ich pohyblivosť — teda ako ľahko sa pohybujú mriežkou bez zrážok s kmitajúcimi atómami. Práve tieto zrážky sú fyzikálnou podstatou elektrického odporu.
Striebro, meď a zlato majú rovnaký počet voľných elektrónov na atóm, a predsa vedú prúd rôzne dobre — líšia sa mierou, akou elektróny „narážajú“ na mriežku.
| Materiál | Rezistivita (Ω·m pri 20 °C) |
|---|---|
| 🥇 Striebro | ≈ 1,59 × 10⁻⁸ |
| 🥈 Meď | ≈ 1,68 × 10⁻⁸ |
| 🥉 Zlato | ≈ 2,44 × 10⁻⁸ |
| Hliník | ≈ 2,65 × 10⁻⁸ |
| Železo | ≈ 9,71 × 10⁻⁸ |
Preto sa v rozvodoch používa meď (najlepší pomer vodivosť/cena) a vo vysokonapäťových vedeniach hliník (ľahší, aj keď menej vodivý). Platí tiež, že s rastúcou teplotou vodivosť kovov klesá — atómy v mriežke viac kmitajú a elektróny do nich častejšie narážajú.
- Vodivosť = počet voľných elektrónov × ich pohyblivosť.
- Odpor vzniká zrážkami elektrónov s kmitajúcou mriežkou.
- Poradie vodivosti: striebro > meď > zlato > hliník > železo.
- Vyššia teplota = vyšší odpor kovu.
🔋 Čo je elektrické napätie
Elektrické napätie (U) je rozdiel elektrického potenciálu medzi dvoma bodmi — miera toho, akou silou sa náboj „tlačí“ z jedného bodu do druhého. Vzniká tam, kde je na jednej strane prebytok a na druhej nedostatok elektrónov. Tento rozdiel vytvára okolo seba elektrické pole, ktoré na voľné elektróny pôsobí silou.
Dôležité: napätie môže existovať aj bez toho, aby tiekol prúd. Batéria, ktorá nie je zapojená v obvode, má medzi pólmi napätie (napr. 1,5 V), no žiadny prúd netečie — na to treba uzavretý obvod. Napätie je príčina, prúd je až jej dôsledok.
Napätie v batérii (napr. v AA tužkovej) vytvára chemická reakcia medzi dvoma rôznymi elektródami a elektrolytom medzi nimi. Táto reakcia doslova „prečerpáva“ elektróny z kladnej elektródy na zápornú — vo vnútri batérie sa teda elektróny pohybujú presne opačne než v pripojenom obvode (od + k −), poháňané chemickou energiou, nie elektrickým poľom. Tým na zápornej elektróde vznikne prebytok elektrónov a na kladnej ich nedostatok — presne ten rozdiel potenciálov, ktorý voláme napätie. Keď sa chemikálie postupne spotrebujú, reakcia spomalí a napätie klesá — preto batéria „dochádza“.
Nabíjanie je presný opak vybíjania. Nabíjačka na batériu privedie vonkajšie napätie vyššie, než aké má batéria sama, a to v smere, ktorý elektróny tlačí dovnútra batérie — teda presne proti smeru, akým by pri bežnom vybíjaní vytekali. Tento vynútený, opačný tok elektrónov obráti aj samotnú chemickú reakciu vnútri batérie: látky, ktoré pri vybíjaní vznikli, sa spätne menia späť na pôvodné aktívne materiály elektród. Batéria si takto znova „uloží“ chemickú energiu, ktorú pri ďalšom používaní opäť uvoľní ako elektrickú. Časť dodanej energie sa pritom vždy premení na teplo (vnútorný odpor batérie) — nabíjanie preto nikdy nie je 100 % účinné.
Dôležité: takto sa dá obrátiť len chemická reakcia, ktorá je vratná. Bežná jednorazová alkalická AA batéria takto navrhnutá nie je — nabíjaním by sa len poškodila alebo mohla vytiecť. Vratnú reakciu majú len nabíjateľné typy — NiMH, lítium-iónové alebo olovené akumulátory.
Napätie nie je to isté ako prúd. Napätie môže „čakať pripravené“ (napr. v batérii) aj bez toho, aby čokoľvek tieklo.
- Napätie = rozdiel potenciálu, „tlak“ ženúci elektróny.
- Jednotka: volt (V); 1 V = 1 J/C.
- Napätie môže existovať aj bez tečúceho prúdu.
- Analógia: napätie = výška/tlak vody v nádrži.
🔌 Čo je elektrický prúd
Elektrický prúd (I) je množstvo náboja, ktoré prejde daným prierezom vodiča za jednotku času. Jednotkou je ampér (A) — 1 A znamená tok 1 coulombu za sekundu, čo zodpovedá približne 6,24 × 10¹⁸ elektrónov prechádzajúcich daným miestom vodiča každú sekundu.
Elektrické pole vždy smeruje od plusu k mínusu. Sila pôsobiaca na náboj v poli sa počíta ako F = q × E — keďže elektrón má záporný náboj (q), sila naň pôsobí presne opačne než samotné pole, teda elektrón je priťahovaný od mínusu k plusu. Smer technického prúdu je napriek tomu dohodnutý od plusu k mínusu — túto konvenciu zaviedol Benjamin Franklin ešte v 18. storočí, viac než 100 rokov pred objavom elektrónu (1897). Franklin si musel jednoducho ľubovoľne vybrať jeden z dvoch možných smerov (v podstate stávka 50 : 50) a „netrafil“ ten, ktorý sa neskôr ukázal ako skutočný smer pohybu elektrónov. V schémach preto vidíte šípku prúdu smerujúcu opačne, než sa reálne pohybujú elektróny. Je to len historická konvencia, nie chyba.
- Prúd = tok náboja za čas, jednotka ampér (A).
- 1 A = 1 coulomb za sekundu ≈ 6,24 × 10¹⁸ elektrónov/s.
- Elektrón (záporný náboj) je fyzikou priťahovaný ku kladnému pólu — to nie je dohoda.
- Technický smer prúdu (+→−) je opačný než skutočný pohyb elektrónov (−→+) — na základe Franklinovej (náhodnej) voľby spred objavu elektrónu.
⚖️ Ohmov zákon: spojenie napätia a prúdu
Napätie a prúd spája elektrický odpor (R) — mieru toho, ako veľmi materiál bráni pohybu voľných elektrónov.

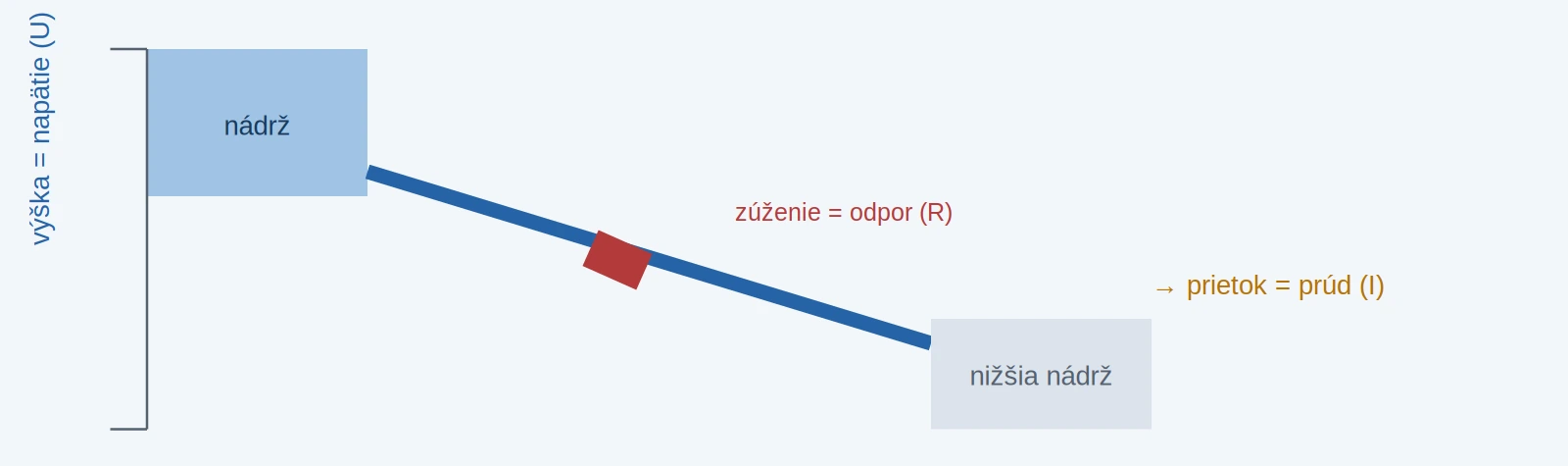

Pri danom odpore vodiča vyššie napätie vytláča väčší prúd. Vo vodnej analógii: pri rovnako úzkom potrubí vyšší tlak (napätie) pretlačí viac vody za sekundu (prúd).
príčina — „tlak“ na elektróny
jednotka: volt (V)
následok — pohyb elektrónov
jednotka: ampér (A)
- U = I × R — základný vzťah celej elektrotechniky.
- Vyššie napätie pri rovnakom odpore = vyšší prúd.
- Odpor je „brzda“, ktorá spomaľuje pohyb elektrónov.

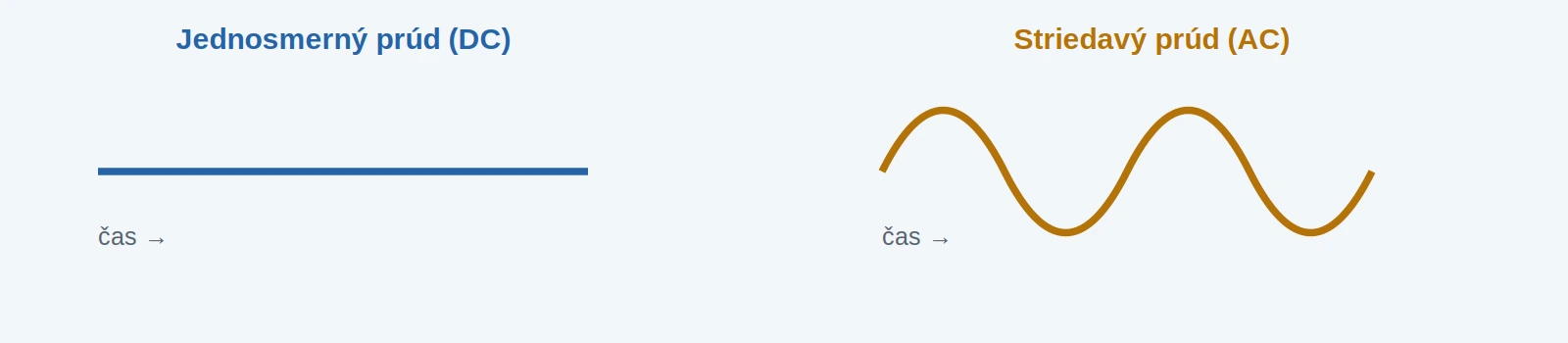

➡️ Elektróny pri jednosmernom prúde (DC)
Pri jednosmernom napätí (napr. z batérie) je elektrické pole vo vodiči stále orientované jedným smerom. Elektróny sa síce aj tak neustále pohybujú náhodne (tepelný pohyb), ale pole im navyše vnucuje mierny, jednosmerný driftový pohyb — pomalý čistý posun v jednom smere.
Táto driftová rýchlosť je prekvapivo pomalá — rádovo zlomky milimetra za sekundu. Samotný účinok (rozsvietenie žiarovky) sa napriek tomu prejaví takmer okamžite, pretože elektrické pole sa vo vodiči šíri veľmi vysokou rýchlosťou a rozhýbe elektróny prakticky naraz po celej dĺžke vodiča.
- Pri DC elektróny driftujú pomaly, stále jedným smerom.
- Driftová rýchlosť ~ zlomky mm/s.
- Elektrický efekt sa napriek tomu prejaví takmer okamžite — pole sa šíri rýchlo.
🔁 Elektróny pri striedavom prúde (AC)
Pri striedavom napätí (aké máte doma) sa smer elektrického poľa pravidelne obracia — na Slovensku 50-krát za sekundu (50 Hz). Elektróny preto nekonajú jednosmerný drift, ale kmitajú tam a späť okolo svojej pôvodnej polohy.
Elektróny, ktoré vám „svietia v žiarovke“, necestujú celou trasou z elektrárne. Elektróny vo vodičoch doma tam už sú — striedavé napätie ich len rozkmitá. Z elektrárne k vám cestuje energia elektromagnetického poľa, nie samotné elektróny.
- Pri AC elektróny kmitajú tam a späť, necestujú na veľké vzdialenosti.
- Slovenská sieť: 50 Hz = 50 kmitov za sekundu.
- Z elektrárne „cestuje“ energia poľa, nie fyzicky tie isté elektróny.
🧲 Elektromagnetizmus a jeho vplyv na prúd
Elektrina a magnetizmus sú dve strany tej istej mince:
- Pohybujúci sa náboj vytvára magnetické pole — každý vodič s prúdom je obklopený magnetickým poľom (Ørsted).
- Meniace sa magnetické pole naopak vytvára napätie vo vodiči, ktorý sa v ňom nachádza — Faradayov zákon elektromagnetickej indukcie. Toto je základ toho, ako sa elektrina vôbec vyrába.

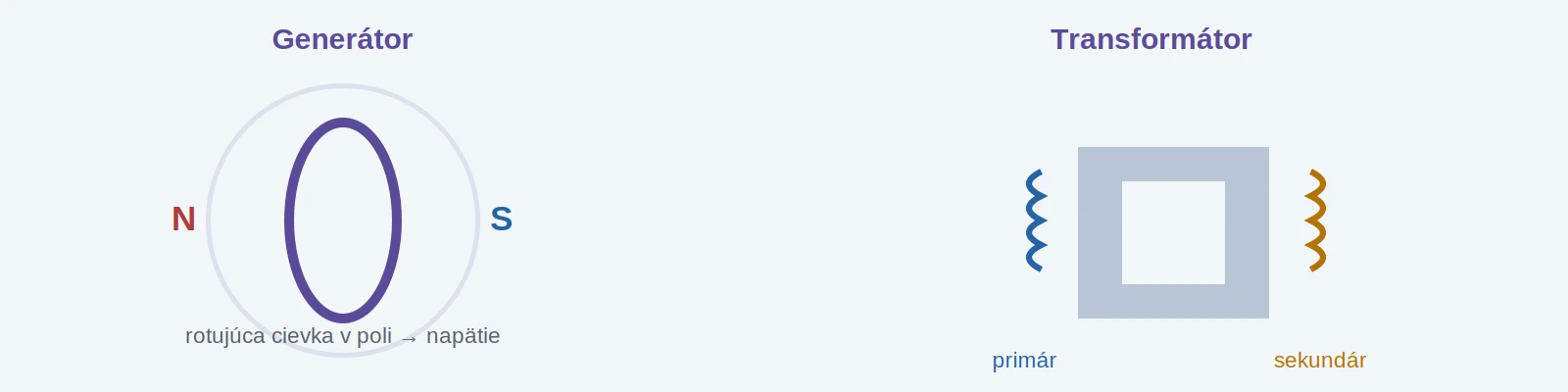

Presne na tomto princípe funguje generátor: turbína roztáča cievku vo vnútri magnetického poľa, meniace sa pole vyvoláva striedavé napätie. Rovnaký princíp stojí aj za transformátorom — dvomi cievkami na spoločnom jadre, kde meniaci sa prúd v prvej cievke indukuje napätie v druhej. Preto potrebujete na transformáciu napätia striedavý prúd — jednosmerný nemá meniace sa pole, ktoré by transformátor „poháňalo“.
- Prúd vytvára magnetické pole (Ørsted).
- Meniace sa magnetické pole vytvára napätie (Faraday) → princíp generátora.
- Transformátor funguje len so striedavým prúdom — potrebuje meniace sa pole.
🏭 Cesta elektriny z elektrárne do zásuvky
- Generátor v elektrárni vyrába striedavé napätie elektromagnetickou indukciou (~10 000 – 25 000 V).
- Zvyšovací transformátor zvýši napätie na prenosové hodnoty (400 000 V / 220 000 V). Dôvod: straty rastú s druhou mocninou prúdu (P = I² × R), preto je výhodnejšie mať vysoké napätie a nízky prúd.
- Vysokonapäťové vedenia prenášajú elektrinu na veľké vzdialenosti.
- Rozvodne postupne znižujú napätie: 400 kV → 110 kV → 22 kV.
- Distribučný transformátor („zelená skrinka“ v ulici) zníži napätie na finálnu úroveň.
- Zásuvka: na Slovensku 230 V, 50 Hz (medzi fázou a nulou), pri trojfáze 400 V medzi fázami.
AC sa dá jednoducho transformovať (zvyšovať/znižovať) pomocou transformátorov, ktoré potrebujú meniace sa magnetické pole. To bol hlavný dôvod, prečo v tzv. „vojne prúdov“ (Tesla/Westinghouse vs. Edison) napokon zvíťazilo striedavé napätie. Pri veľmi dlhých alebo podmorských vedeniach sa dnes výnimočne používa aj vysoké jednosmerné napätie (HVDC), kde sa napätie mení elektronicky.
- Generátor → zvýšenie napätia → prenos → postupné zníženie → 230 V v zásuvke.
- Vyššie napätie na prenos = nižší prúd = menšie straty (P = I²R).
- AC sa dá ľahko transformovať, preto sa používa na prenos.
📌 Celkové zhrnutie
Napätie je príčina — rozdiel potenciálu, ktorý vytvára elektrické pole a „tlačí“ voľné elektróny. Prúd je následok — pohyb (alebo pri AC kmitanie) týchto elektrónov, ktorý vzniká len v uzavretom obvode. To, či materiál dokáže viesť prúd, rozhoduje jeho atómová štruktúra — konkrétne prítomnosť voľných elektrónov schopných preskočiť do vodivostného pásu. Elektromagnetizmus je most medzi elektrinou a magnetizmom — vďaka nemu sa dá elektrina generátorom vyrobiť a transformátorom prispôsobiť na prenos.
A to, čo napokon rozsvieti žiarovku vo vašej domácnosti, nie sú elektróny, ktoré prileteli z elektrárne — sú to elektróny, ktoré už dávno čakali vo vašich vlastných vodičoch, len ich elektromagnetické pole prinútilo pohnúť sa.
